机锁杆旋挖钻机

为客户提供量身定制的产品解决方案

可全地形复杂工况作业,中风化岩、强风化岩、鹅卵石、回填石等一机拿下

DR-90 旋挖钻机
DR-90 旋挖钻机
DR-90 旋挖钻机
DR-90 旋挖钻机
DR-90 旋挖钻机
机锁杆旋挖钻机

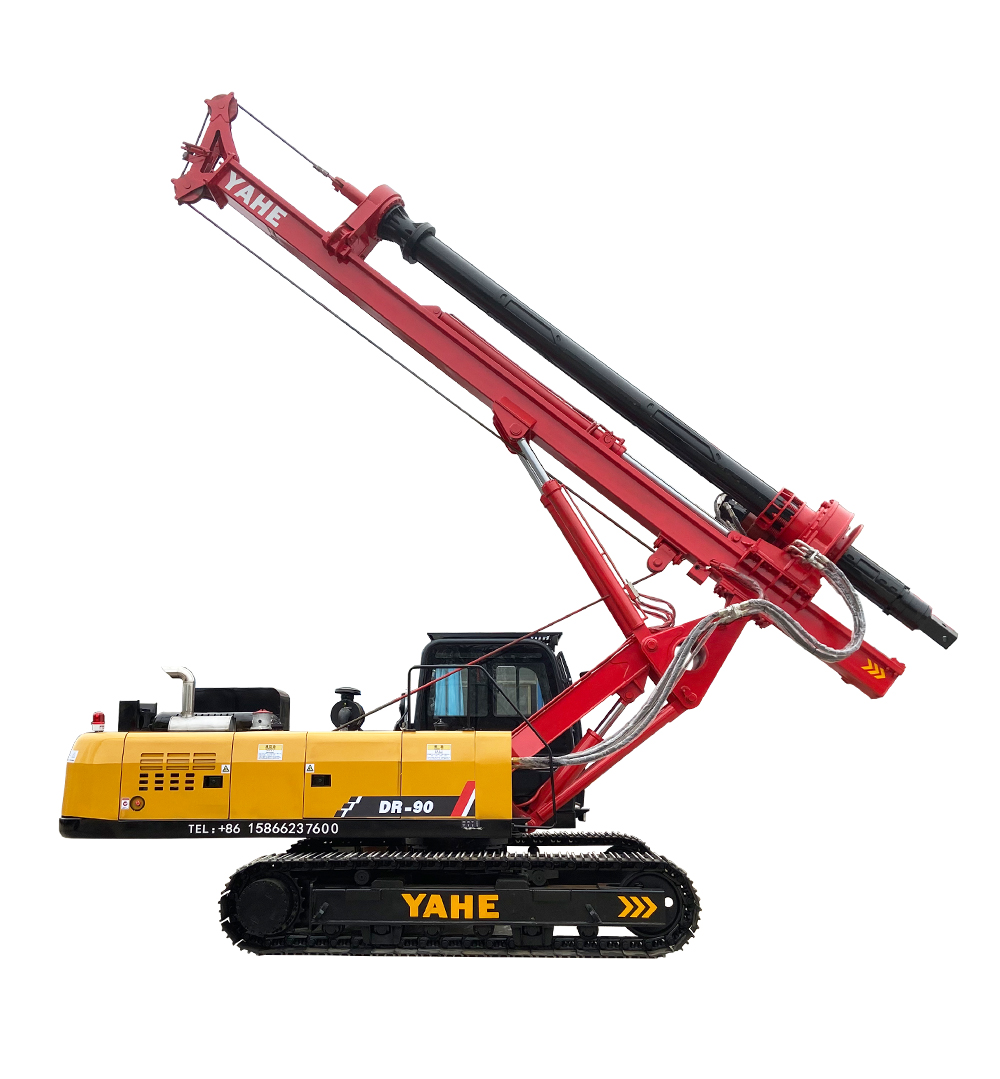

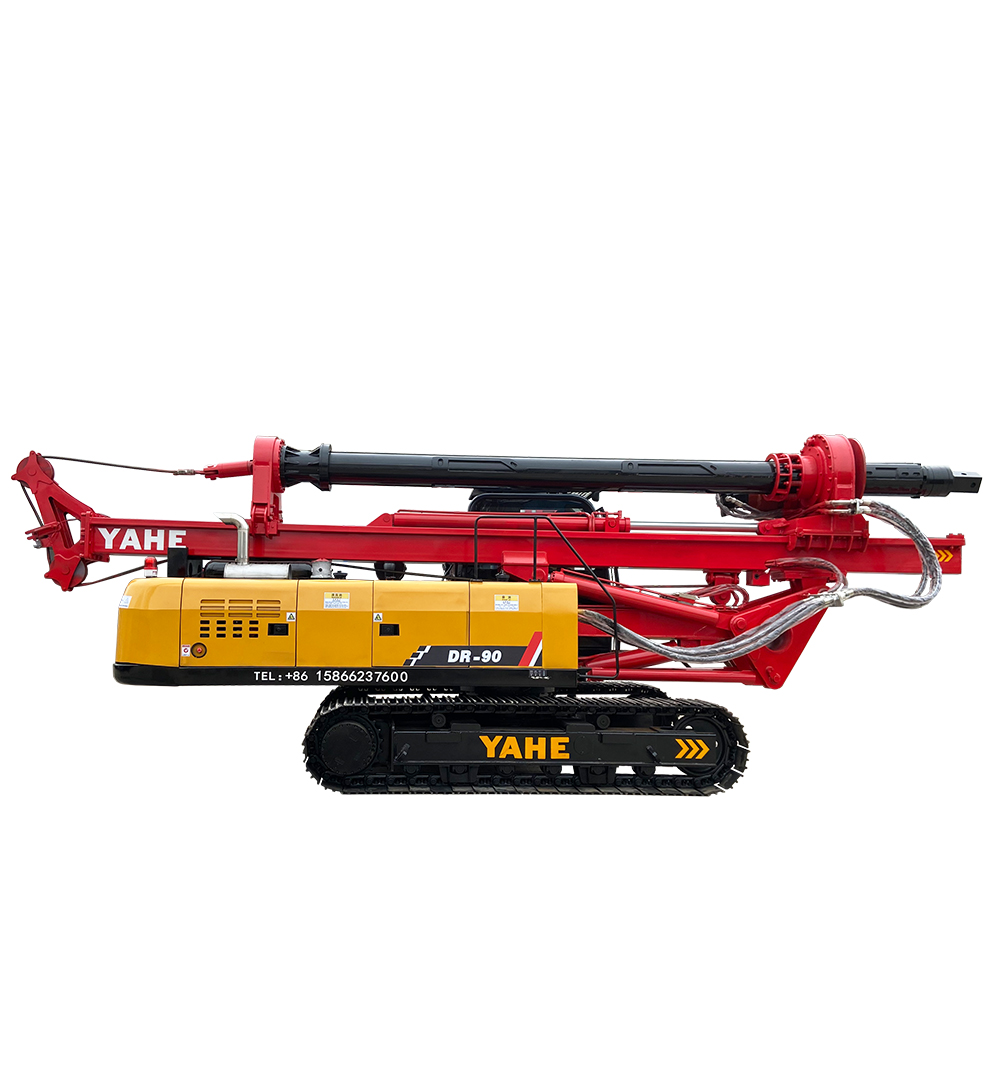

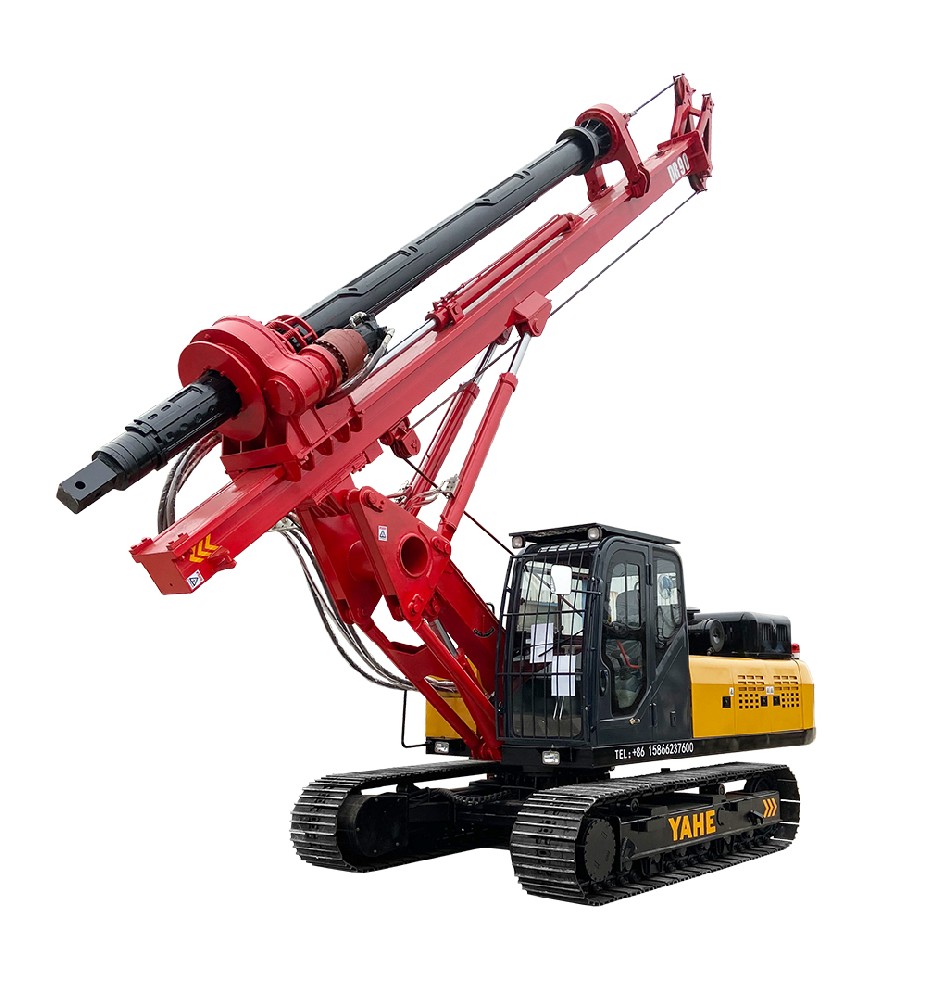

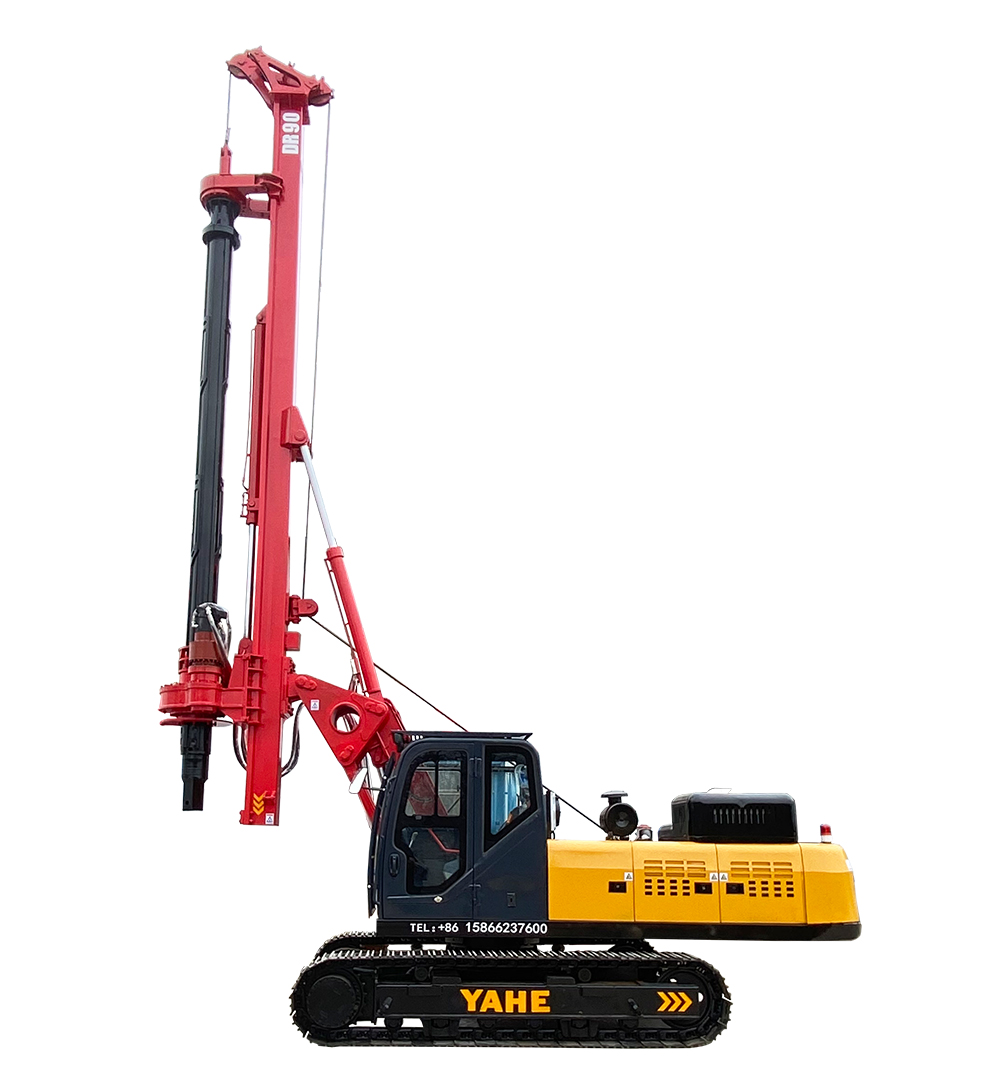

DR-90 旋挖钻机

这款钻机是吨位*小的机锁杆旋挖钻机,钻机整体结构紧凑体积小巧,多用于小型工程施工建设。旋挖机*大钻进深度15m,钻孔直径450-1500MM,可搭配多款钻头进行施工作业,适用于沙土、黏土钻进挖掘,混凝土表层钻破 。钻机重量15-17吨之间,装配履带式底盘和前置推土铲,具备一定的土方推进施工能力。根据施工土质的松软程度可选择加装防塌陷护筒。钻杆桅杆上配备辅助卷扬机,帮助吊装施工设备。钻杆有液压动力头驱动旋转,钻速可调节,适用于不同土质。该款钻机获得CE、ISO、SGS等质量管理体系证书认证。

整机重量:15-19t
最大钻孔深度:15m
钻孔直径:450-1500mm
咨询产品

1. 产品通过欧盟CE认证、德国莱茵认证,严格按照欧盟安全标准设计;

2. 2.4m宽履带底盘,使用小型改装车即可运输,农村道路畅通无阻;

3. 整机造型小巧,机动灵活,尤其适用于各种特殊狭窄、低矮小空间工业与民用建筑工地;

4. 采用旋挖钻机专用液压履带底盘,加装推铲功能,满足超强的稳定性和运输便捷性;

5. 结构优化的单缸动臂、三角大臂、平行四边形变幅机构设计,运作稳定,易于保养和维修;

6. 上车回转采用缓冲保护系统、有效保证钻杆施工安全;

7. 选用康明斯六缸涡轮增压发动机和大流量主泵,动力强劲,环保节能;

8. 川崎液压动力系统,匹配合理,施工效率高;

9. 主卷扬具有自动下放功能,保证钻进速度与钢丝绳同步(不乱绳),操作方便自如,延长钢丝绳使用寿命;

10. 高清触摸液晶显示屏,操作简便灵活,钻孔深度、桅杆垂度检测,故障自动报警;

11. 液压系统采用负流量控制技术,加装上下限位、断油、断电功能,使液压系统效率更高,更节能;加装液控三速控制技术,让装卸车又慢又稳;

12. 采用高效无极变量动力头,高低速控制,钻进更高效,降低整机工作时的震动;

13. 加装按钮自动钻进功能,减轻机手的劳动强度;

14. 多种规格钻具配置可供选择,满足不同地层的高效施工;

15. 采用新一代驾驶室,全新人机交互界面,视线好,操作更舒适;

16. 标配集中润滑系统,维护保养更加便捷。

    型号

    DR-90

    底盘长度mm

    3400

    履带宽度mm

    500

    整机重量t

    15-19

    最大钻孔深度m

    15

    钻孔直径mm

    450-1500

    发动机品牌

    玉柴/潍柴/康明斯(可选配)

    发动机额定功率KW/rpm

    110KW

    动力头最大扭矩KN.m

    90

    动力头转速rpm

    10-40

    液压系统最大工作压力主泵MPa

    30

    液压系统最大工作压力副泵MPa

    12

    液压系统最大流量主泵L/min

    63*2(可选配)

    液压系统最大流量副泵L/min

    16

    加压系统最大加压力KN

    100

    加压系统最大提升力KN

    80

    加压系统最大行程mm

    2000

    主卷扬最大提升力KN

    120

    主卷扬最大提升速度m/min

    50

    副卷扬最大提升力KN

    15

    副卷扬最大提升速度m/min

    50

    钻桅左右倾角°

    ±5

    钻桅前倾角°

    5/90

    底盘最大行走速度KM/h

    1.5

    底盘最大爬坡度°

    25

    行走最大扭矩N.m

    17000-40000

    工作状态宽度mm

    2400

    运输状态长度mm

    9500

    运输状态宽度mm

    2400

    运输状态高度mm

    3250

    钻杆类型

    机锁杆

    钻杆是否可定制

    是

    钻具

    可选500-1500mm钻头、筒钻、取芯钻等

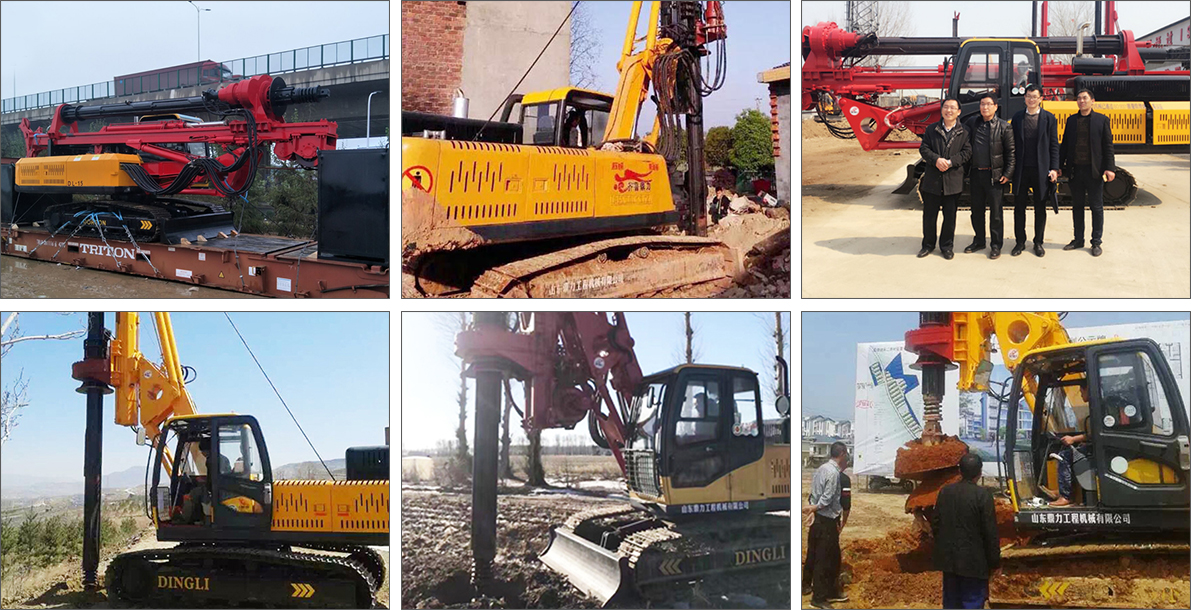

施工案例
