机锁杆旋挖钻机

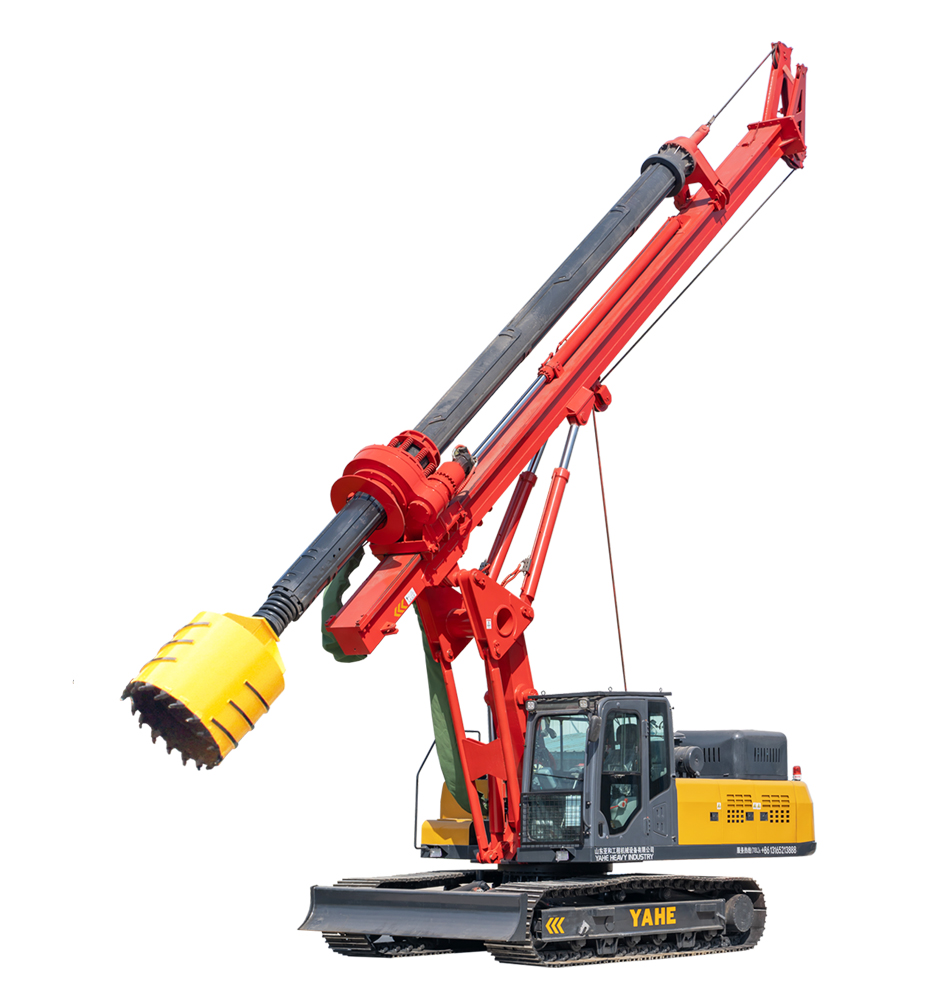

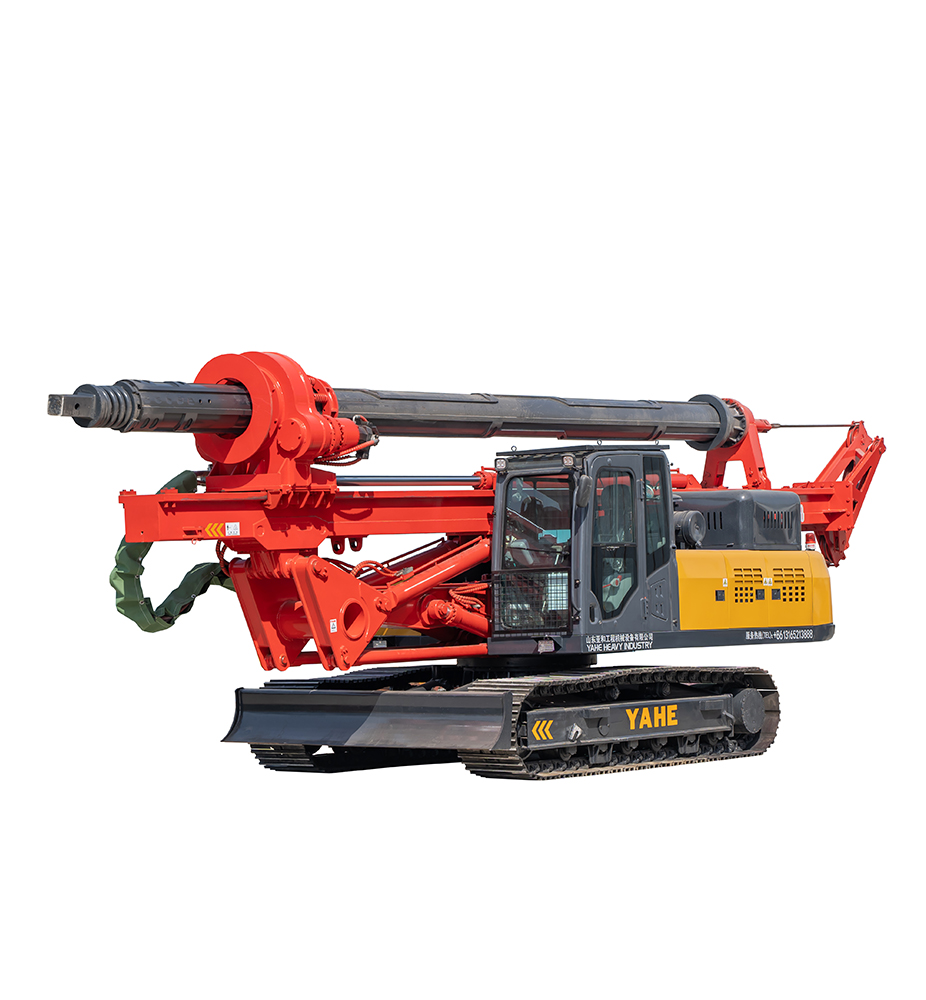

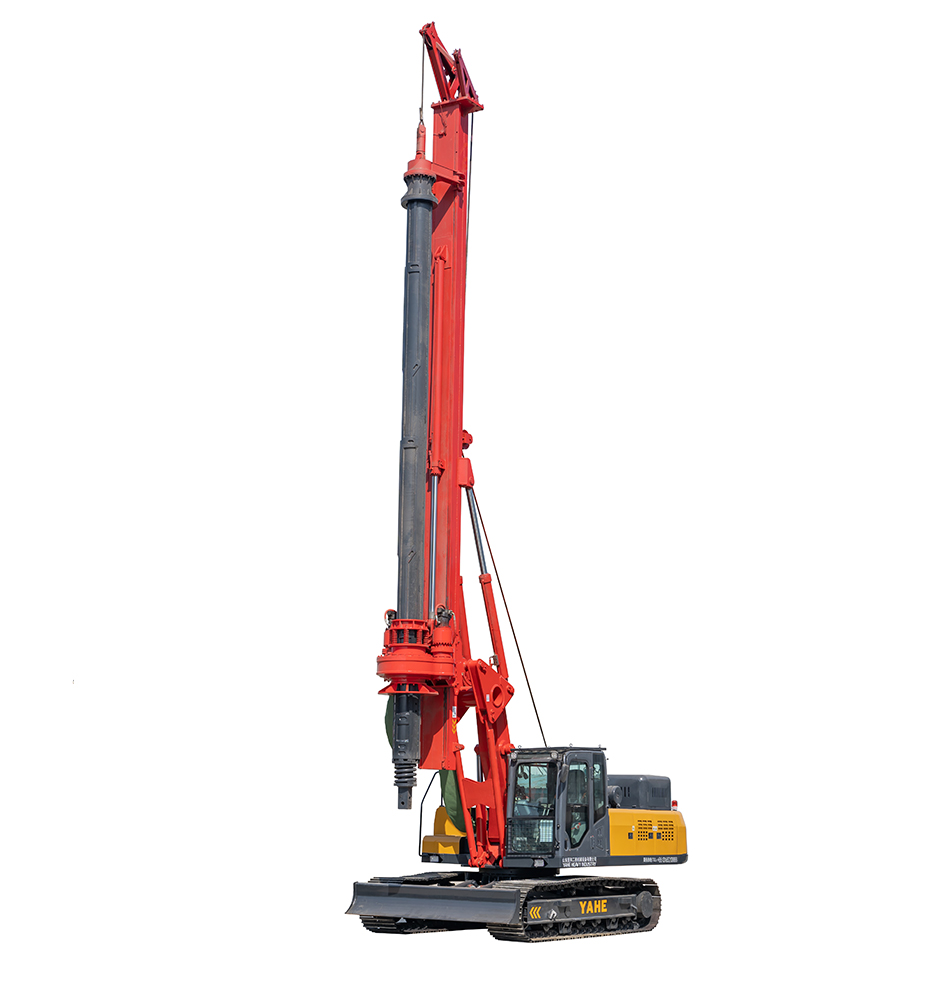

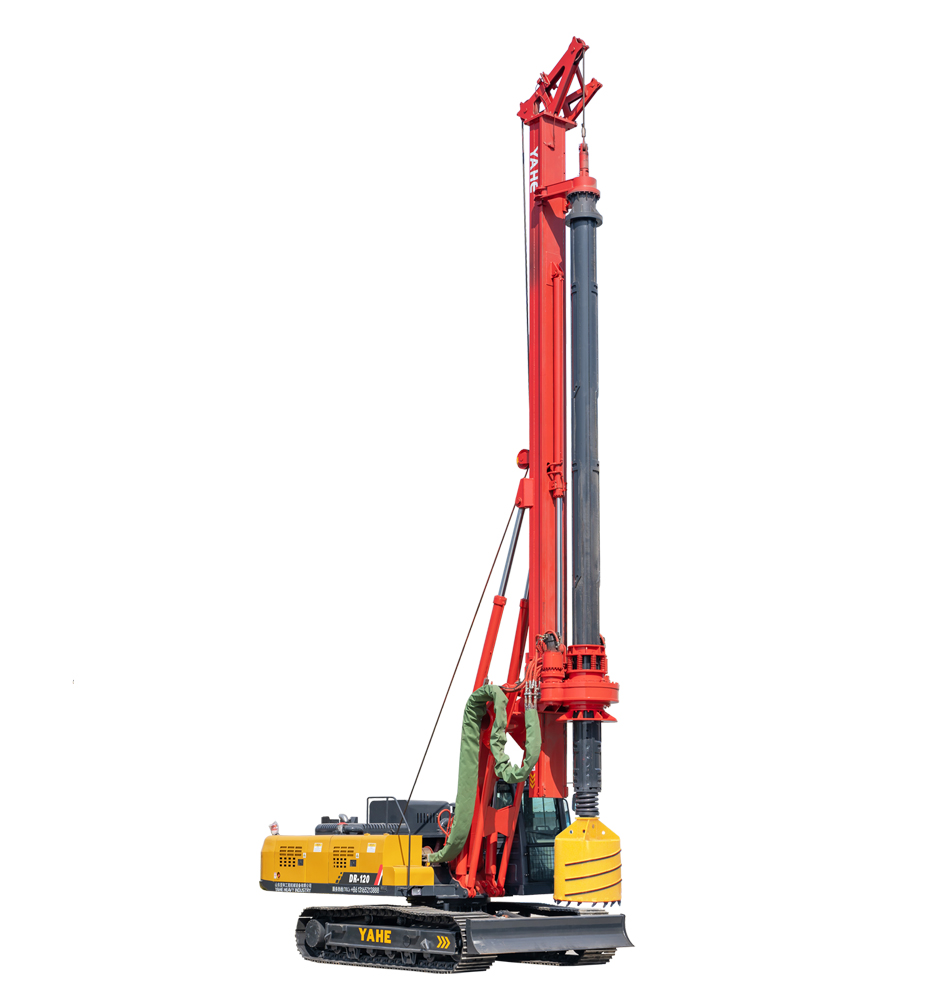

DR-120 旋挖钻机

此款旋挖钻机的*大钻孔深度为30m,钻孔直径500-1600mm,具备底盘伸缩功能,桅杆可自动调节垂直。桅杆上同时配备辅助卷扬机,可辅助吊装所需物件。上机身拥有自动复位功能。方便钻杆对准钻孔,提高作业效率。驾驶室内配备可调节座椅,可选配加热和换风系统,提高操作舒适性。履带式底盘加上可调节推铲的配合使用,可应对复杂工况,保障施工安全。产品通过CE,ISO,SGS等国际质量认证。公司拥有自主出口权,产品质量可靠,性能优越,价格实惠。

整机重量:26t
最大钻孔深度:30m
钻孔直径:500-1600mm
咨询产品

1. 产品通过欧盟CE认证、德国莱茵认证,严格按照欧盟安全标准设计;

2. 2.8m宽履带底盘,使用小型改装车即可运输,农村道路畅通无阻;

3. 整机造型小巧,机动灵活,尤其适用于各种特殊狭窄、低矮小空间工业与民用建筑工地

4. 采用旋挖钻机专用液压履带底盘,加装推铲功能,满足超强的稳定性和运输便捷性;

5. 结构优化的双缸动臂、三角大臂、平行四边形变幅机构设计,运作稳定,易于保养和维修;

6. 上车回转采用缓冲保护系统、有效保证钻杆施工安全;

7. 选用康明斯六缸涡轮增压发动机和大流量主泵,动力强劲,环保节能;

8. 川崎液压动力系统,匹配合理,施工效率高;

9. 主卷扬具有自动下放功能,保证钻进速度与钢丝绳同步(不乱绳),操作方便自如,延长钢丝绳使用寿命;

10. 高清触摸液晶显示屏,操作简便灵活,钻孔深度、桅杆垂度检测,故障自动报警;

11. 液压系统采用负流量控制技术,加装上下限位、断油、断电功能,使液压系统效率更高,更节能;加装液控三速控制技术,让装卸车又慢又稳;

12. 采用高效无极变量动力头,高低速控制,钻进更高效,降低整机工作时的震动;

13. 加装按钮自动钻进功能,减轻机手的劳动强度;

14. 多种规格钻具配置可供选择,满足不同地层的高效施工;

15. 采用新一代驾驶室,全新人机交互界面,视线好,操作更舒适;

16. 标配集中润滑系统,维护保养更加便捷。

      型号

      DR-120

      底盘长度mm

      4200

      履带宽度mm

      600

      整机重量t

      26

      最大钻孔深度m

      30

      钻孔直径mm

      500-1600

      发动机品牌

      玉柴/潍柴/康明斯(可选配)

      发动机额定功率KW/rpm

      126KW-151KW

      动力头最大扭矩KN.m

      120

      动力头转速rpm

      10-50

      液压系统最大工作压力主泵MPa

      30

      液压系统最大工作压力副泵MPa

      12

      液压系统最大流量主泵L/min

      80*2(可选配)

      液压系统最大流量副泵L/min

      16

      加压系统最大加压力KN

      100

      加压系统最大提升力KN

      80

      加压系统最大行程mm

      3000

      主卷扬最大提升力KN

      150

      主卷扬最大提升速度m/min

      50

      副卷扬最大提升力KN

      15

      副卷扬最大提升速度m/min

      50

      钻桅左右倾角°

      ±5

      钻桅前倾角°

      5/90

      底盘最大行走速度KM/h

      1.5

      底盘最大爬坡度°

      25

      行走最大扭矩N.m

      40000-45000

      工作状态宽度mm

      2800

      运输状态长度mm

      11500

      运输状态宽度mm

      2800

      运输状态高度mm

      3400

      钻杆类型

      机锁杆

      钻杆是否可定制

      是

      钻具

      可选500-1800mm钻头、筒钻、取芯钻等

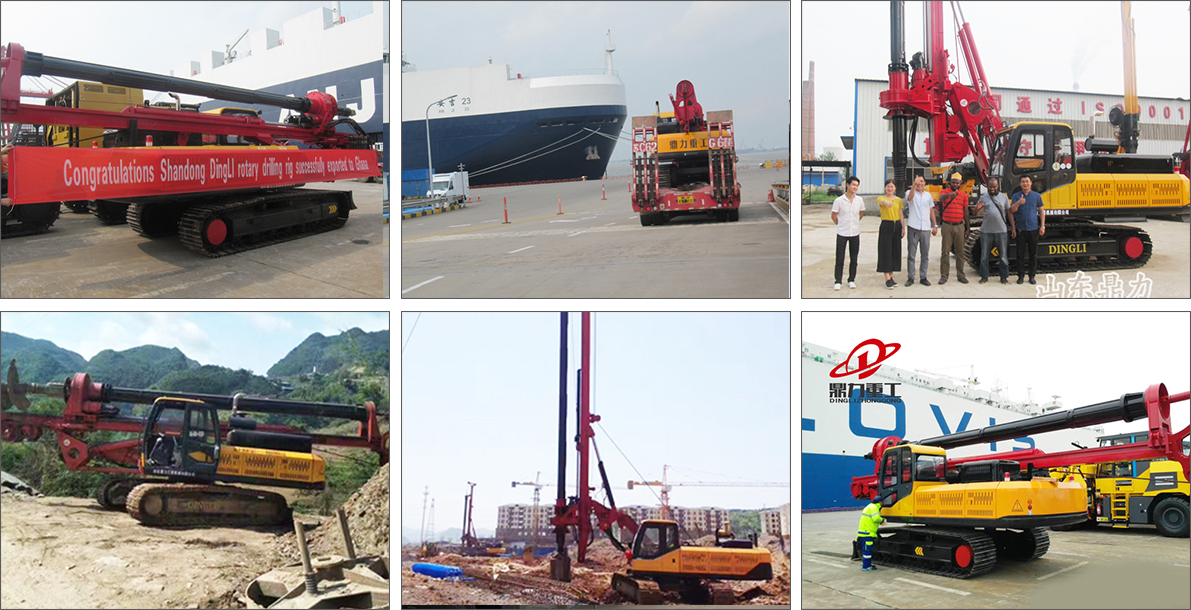

施工案例
