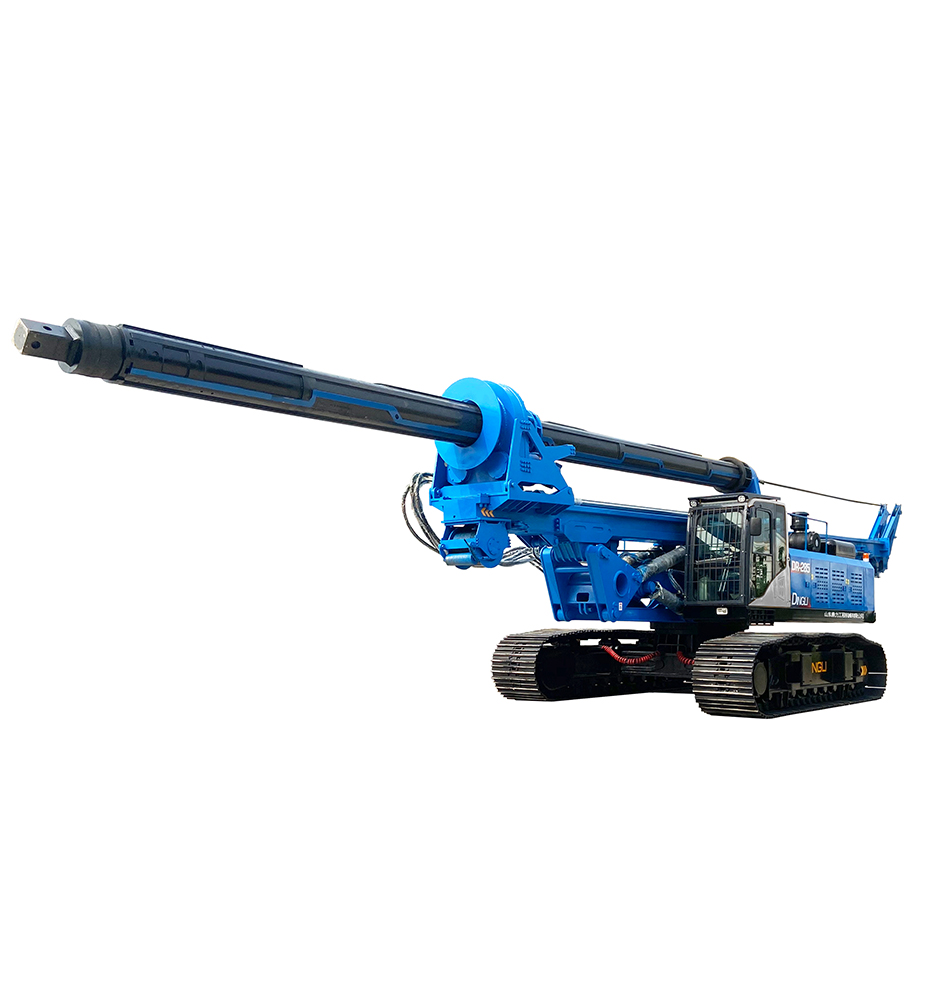

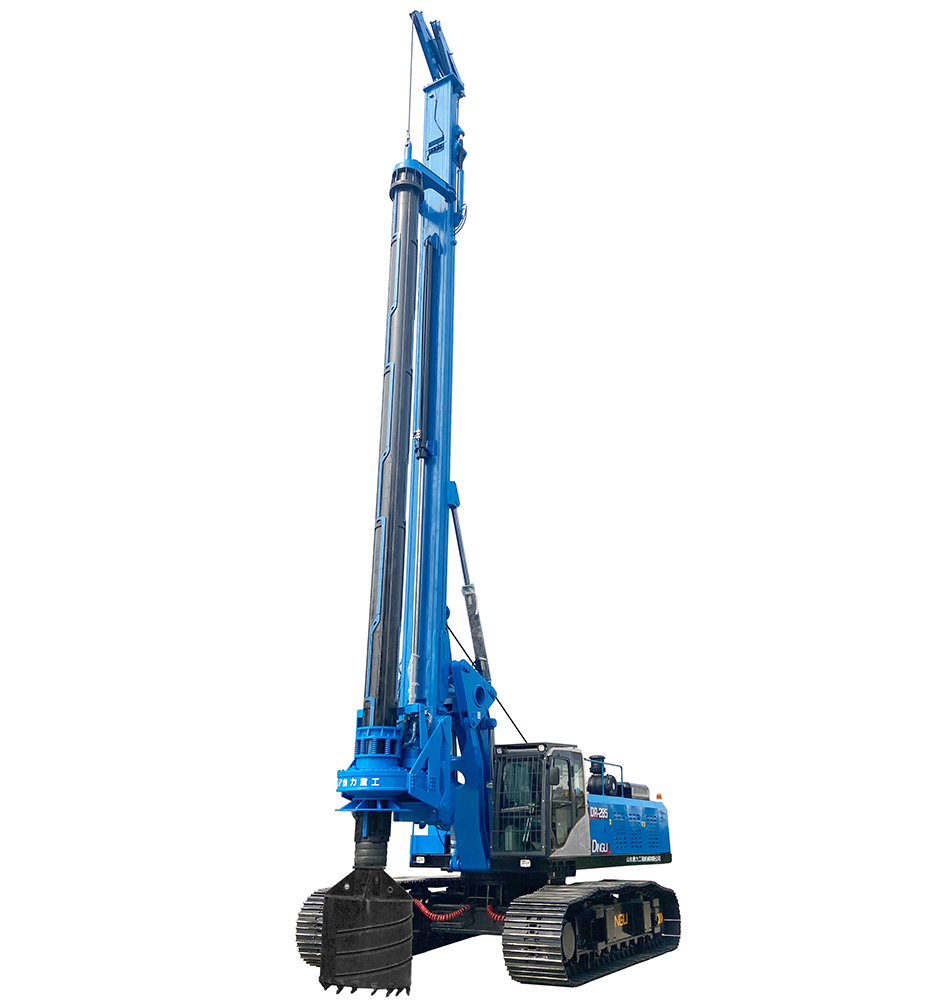

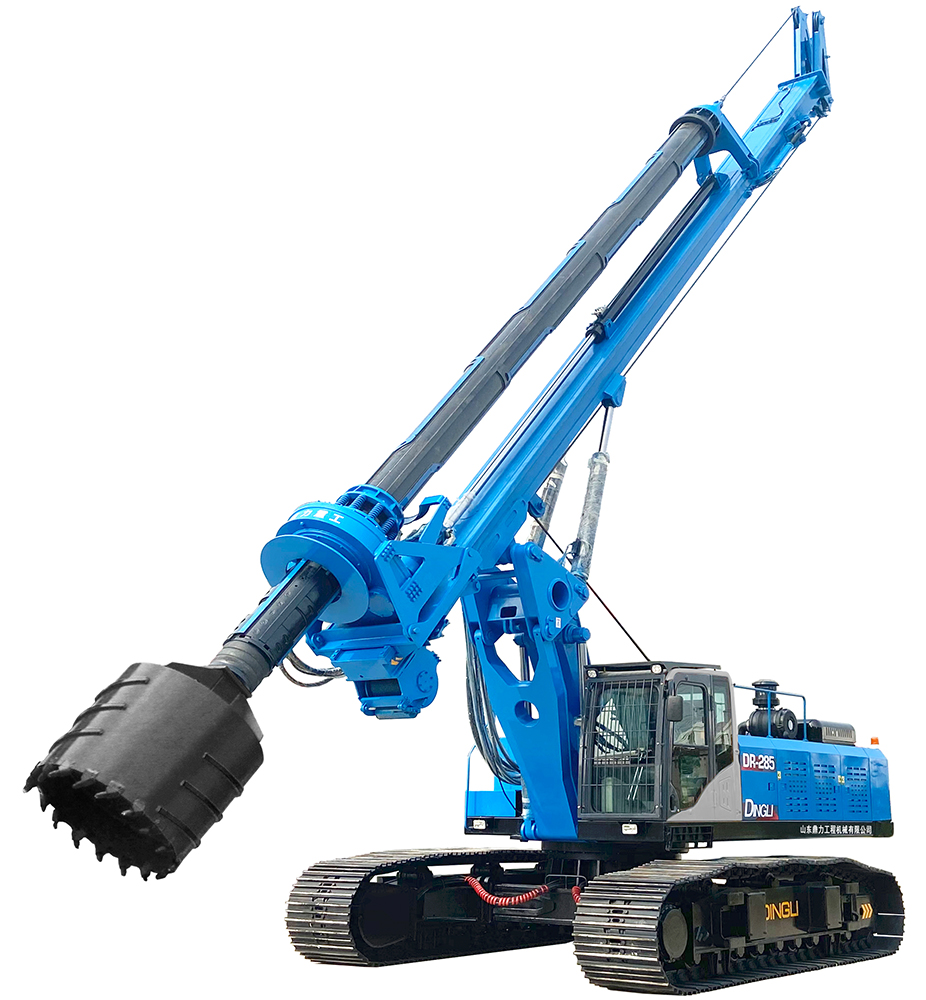

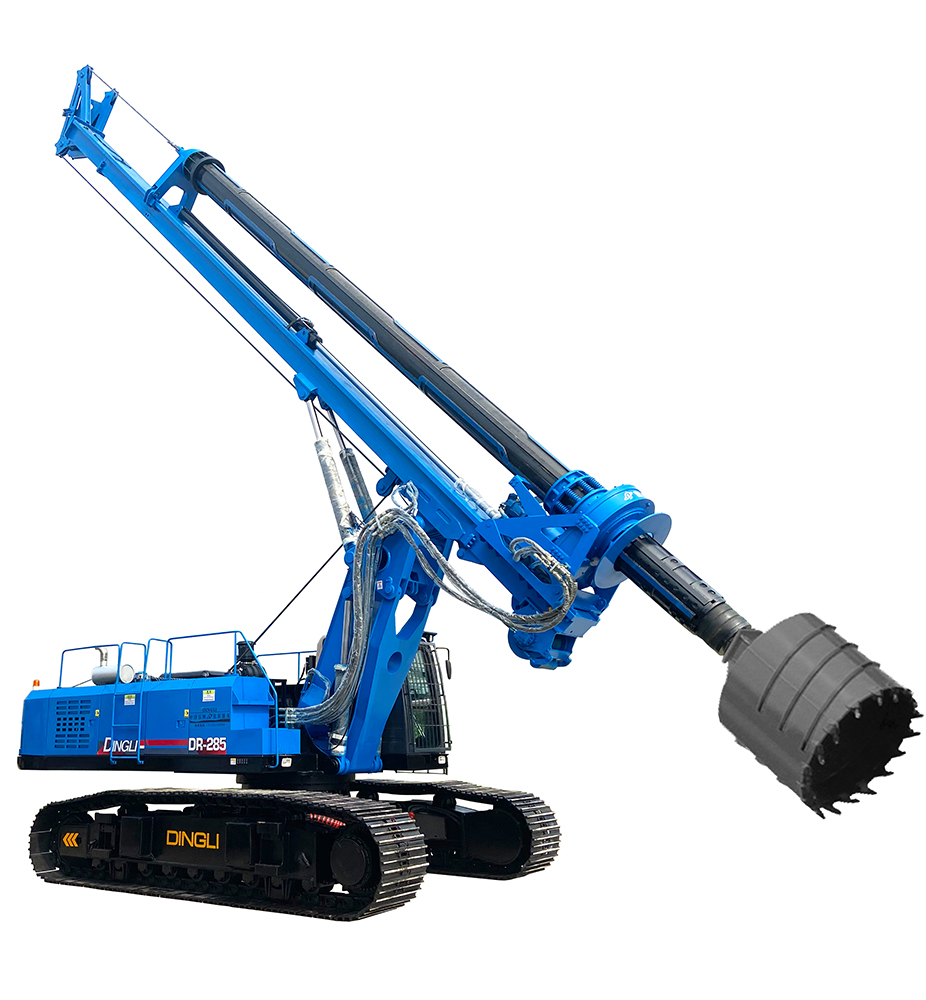

DR-285 旋挖钻机
DR-285 旋挖钻机
DR-285 旋挖钻机
DR-285 旋挖钻机
DR-285 旋挖钻机
DR-285 旋挖钻机
DR-285 旋挖钻机
机锁杆旋挖钻机
DR-285 旋挖钻机

此款旋挖钻机搭配机锁式钻杆,*大钻孔深度可达到68m,钻孔直径600-2400mm,动力头*大扭矩为285KN.m,装配大功率涡轮增压中风冷发动机,动力系统更高效、传动效率更高。H型可伸缩式履带底盘,可克服各种复杂施工作业工况,底盘伸缩功能可提高桩机施工作业的机身重心,增加其稳定性。钻机装配全新一代人性化驾驶舱,全新人机交互界面,新型操控系统,360°全视角监控,可通过无线遥控操控实现行驶转向、底盘伸缩、机身旋转、桅杆起落等功能。

整机重量:70t
最大钻孔深度:60-80m
钻孔直径:600-2400mm
咨询产品

1. 采用高效无极变量、多档采用涡轮增压中风冷发动机,功率更大,动力强劲,环保节能;液压采用电液控制技术;


2. 采用旋挖钻机专用H型液压伸缩式履带底盘和大直径回转支承,满足超强稳定性和运输便捷性;

3. 主卷扬采用单排绳技术,提升能力强,且大限度地延长钢丝绳的使用寿命,降低使用成本;

4. 桅杆前后折叠,大角度桅杆油缸支撑、低重心,使机器结构更稳定,承载更强;

5. 位动力头,扭矩更大,储备系数更高,施工能力更强、效率更高;

6. 基于人机工学设计驾驶室,多功能手柄,舒适座椅,视线好、操作更舒适;

7. 高清触摸显示屏、档位旋钮、翘板开关、启停开关等,极大方便操作;360°全方位视频监控系统,安全便捷;

     底盘长度mm

     6500

     履带宽度mm

     800

     整机重量t

     70

     最大钻孔深度m

     60-80

     钻孔直径mm

     600-2400

     发动机品牌

     潍柴/康明斯(可选配)

     发动机额定功率KW/rpm

     220-300KW

     动力头最大扭矩KN.m

     285

     动力头转速rpm

     5-30

     液压系统最大工作压力主泵MPa

     30

     液压系统最大工作压力副泵MPa

     34.3

     液压系统最大流量主泵L/min

     140*2

     液压系统最大流量副泵L/min

     16

     加压系统最大加压力KN

     240

     加压系统最大提升力KN

     200

     加压系统最大行程mm

     5000

     主卷扬最大提升力KN

     300

     主卷扬最大提升速度m/min

     60

     副卷扬最大提升力KN

     90

     副卷扬最大提升速度m/min

     70

     钻桅左右倾角°

     ±5

     钻桅前倾角°

     5/90

     底盘最大行走速度KM/h

     1.5

     底盘最大爬坡度°

     30

     行走最大扭矩N.m

     110000

     工作状态宽度mm

     4500

     运输状态长度mm

     15500

     运输状态宽度mm

     3300

     运输状态高度mm

     3610

     钻杆类型

     机锁杆/摩阻杆

     钻杆是否可定制

     是

     钻具

     可选600-3000mm钻头、筒钻、取芯钻等

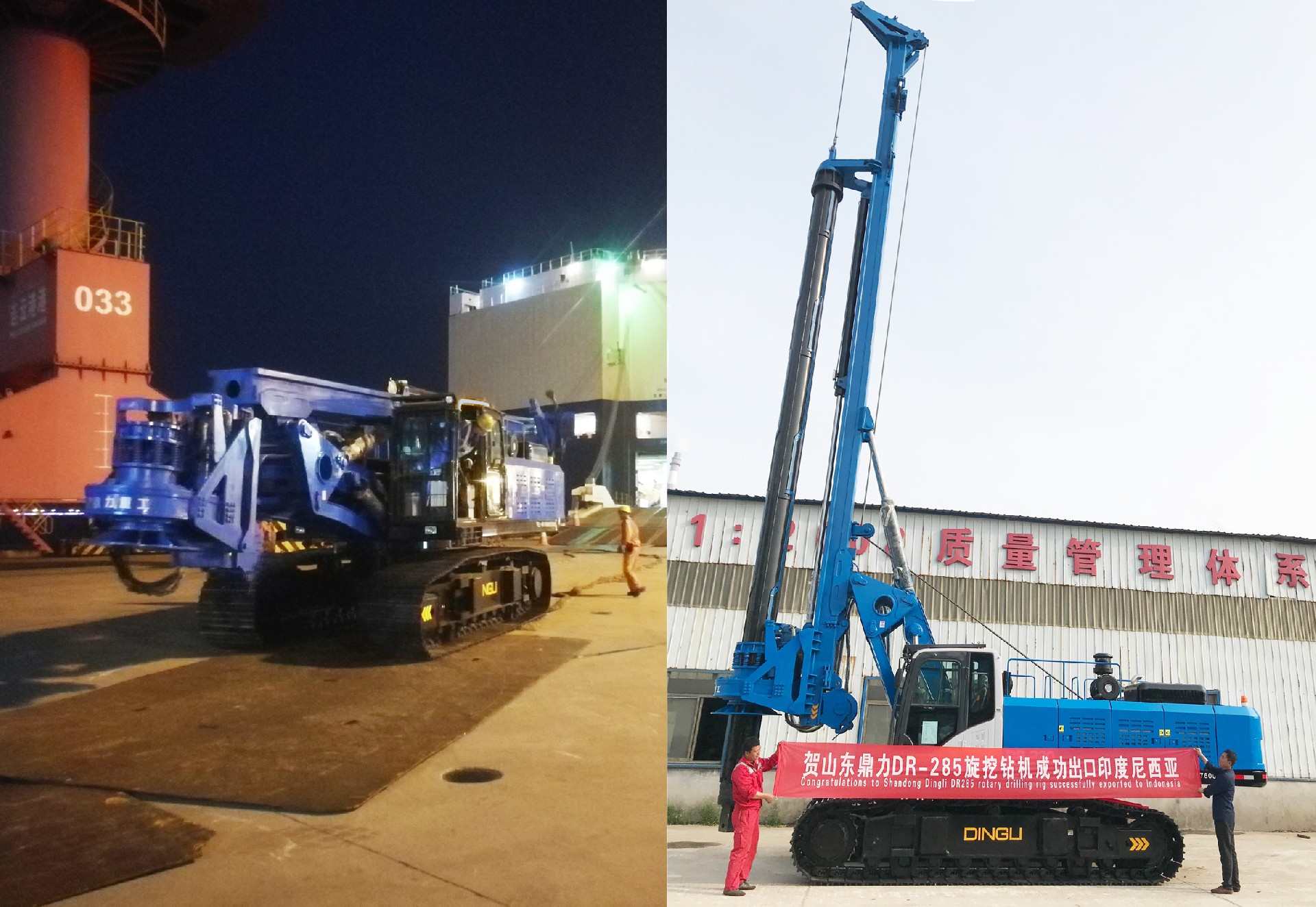

施工案例
