机锁杆旋挖钻机

为客户提供量身定制的产品解决方案

可全地形复杂工况作业,中风化岩、强风化岩、鹅卵石、回填石等一机拿下

DR-160C 旋挖钻机
DR-160C 旋挖钻机
DR-160C 旋挖钻机
DR-160C 旋挖钻机
DR-160C 旋挖钻机
DR-160C 旋挖钻机
DR-160C 旋挖钻机
机锁杆旋挖钻机

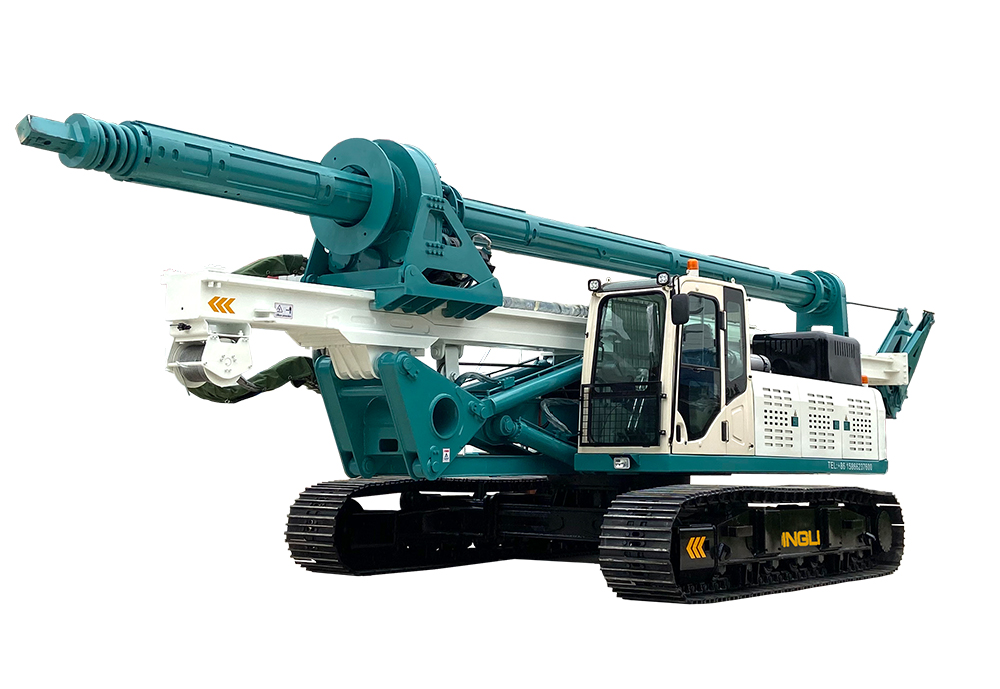

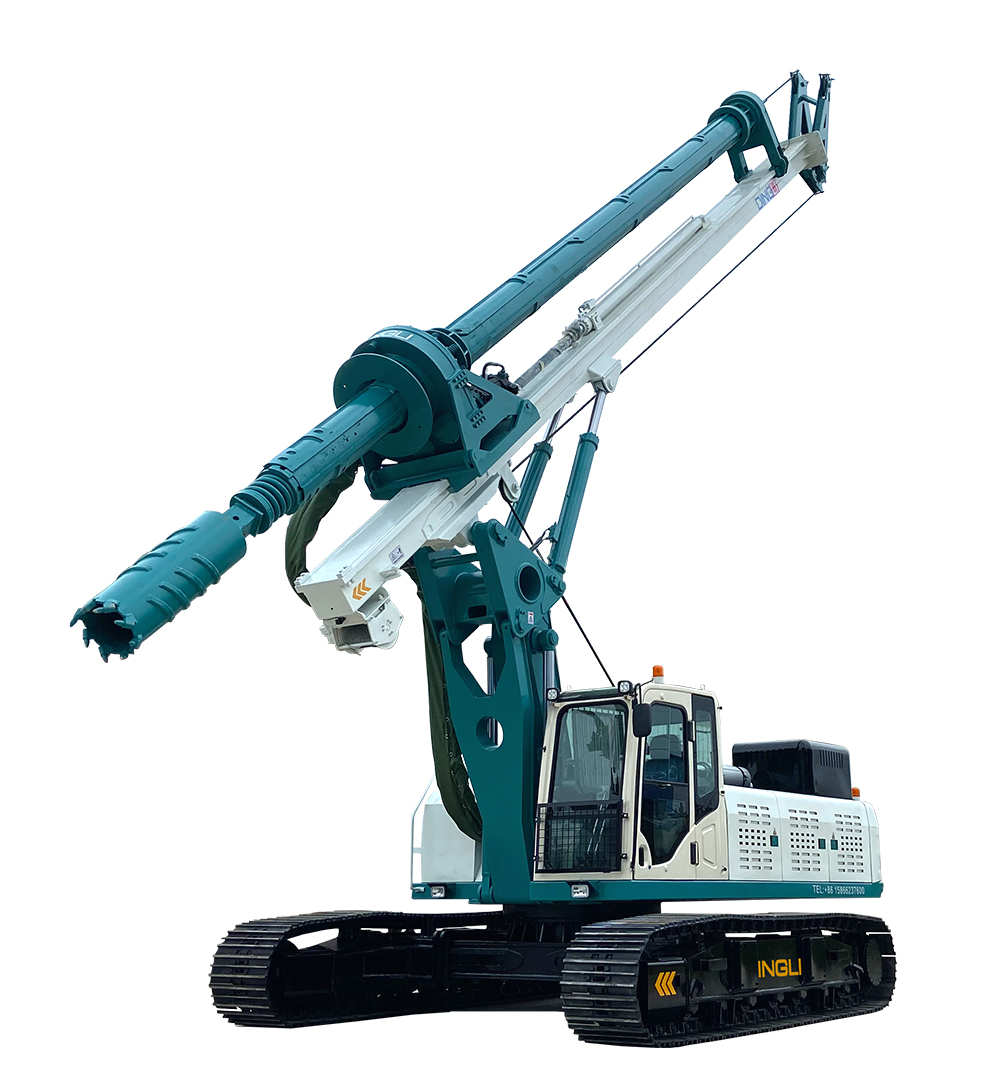

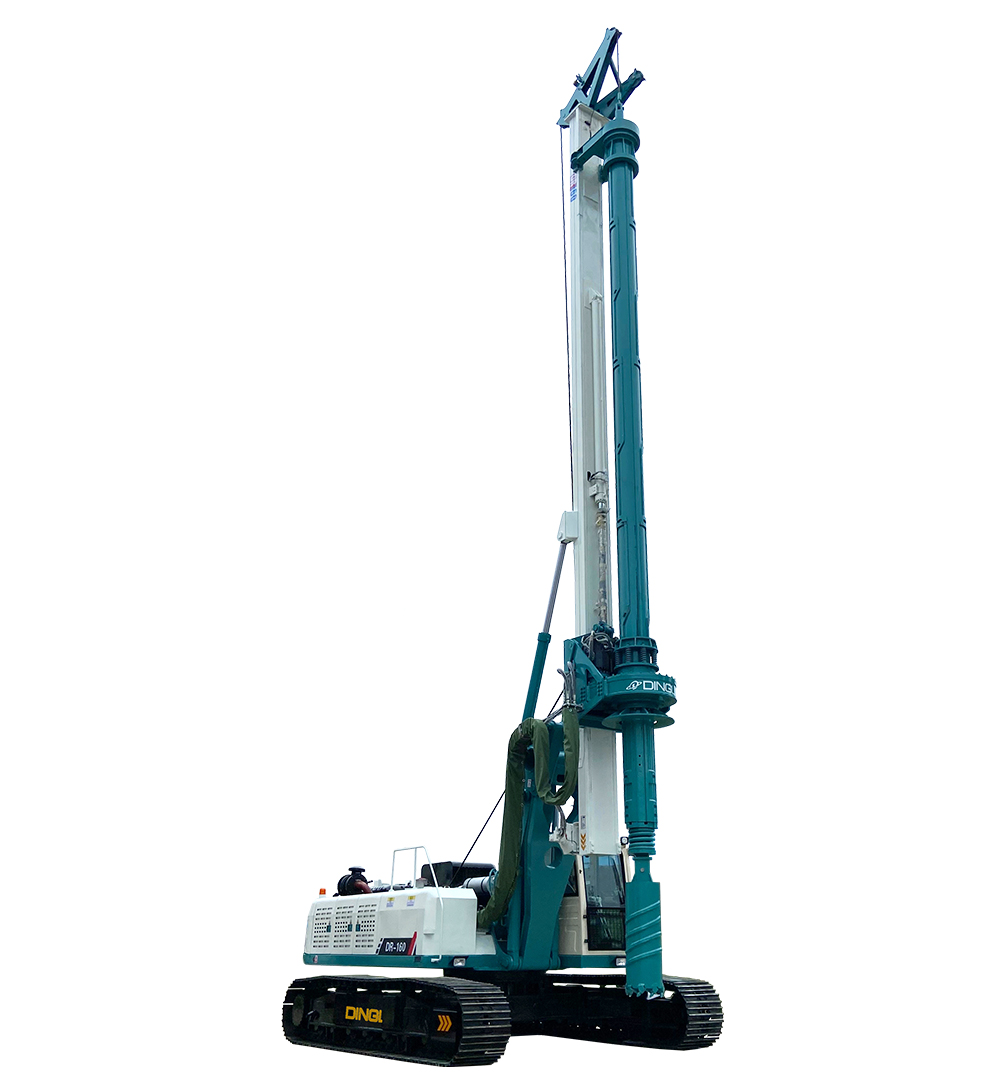

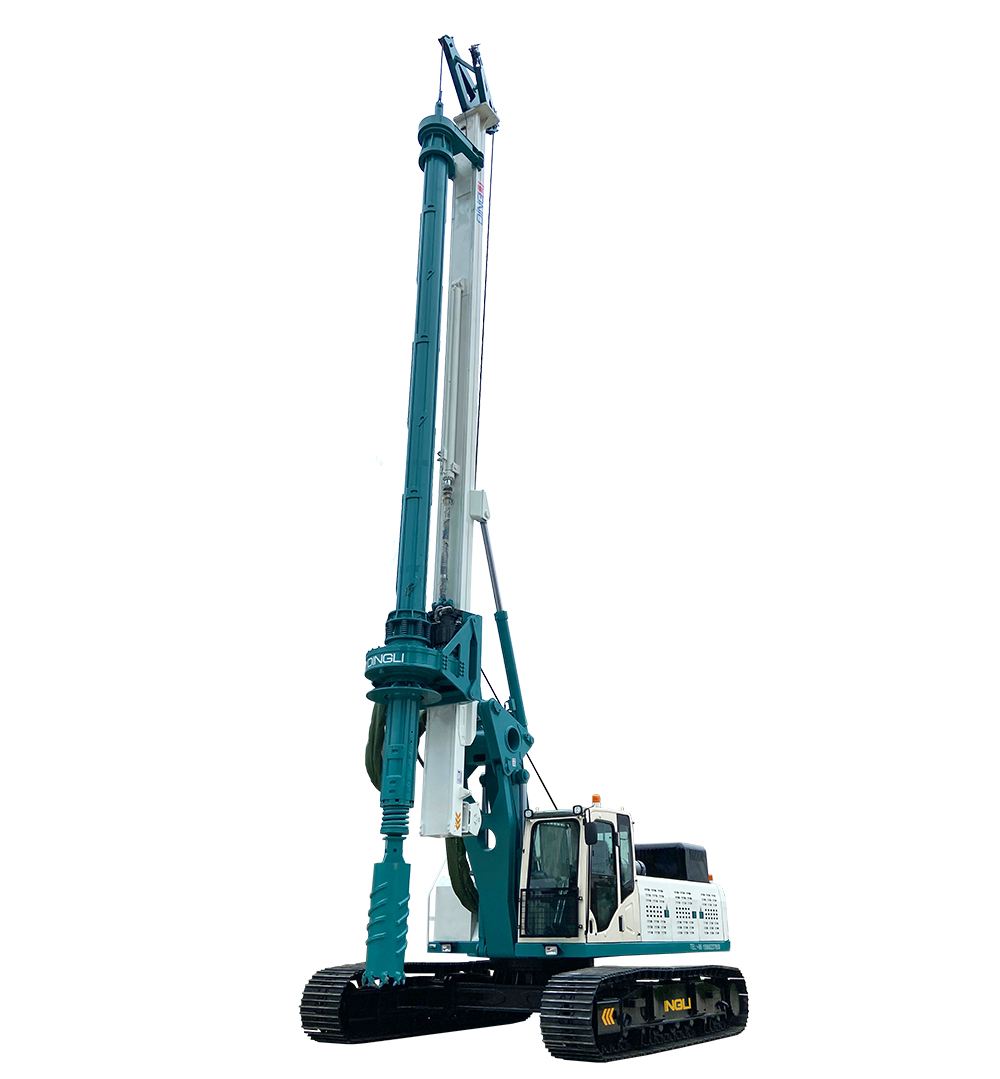

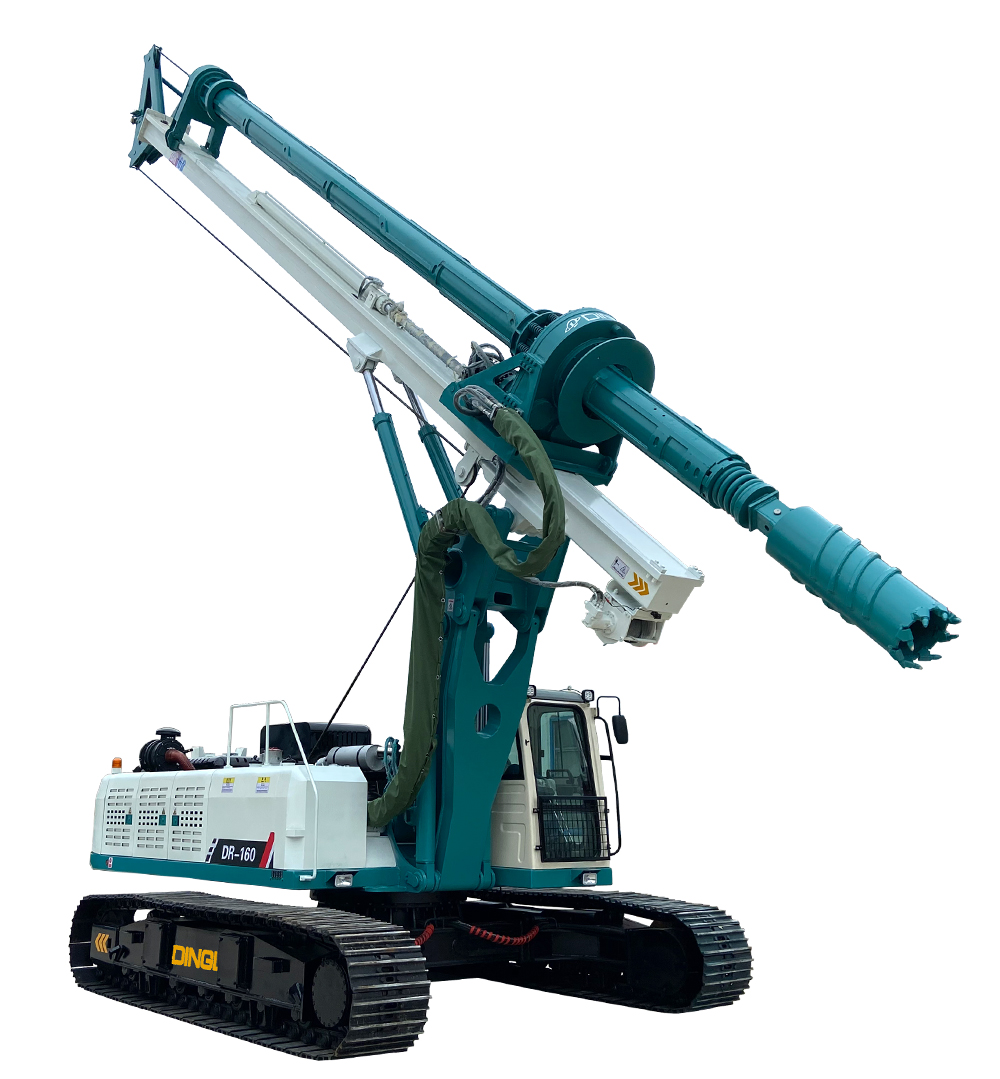

DR-160C 旋挖钻机

此款桩机为客户定制款,绿白相间的机身使整体更显高端。采用新型可伸缩履带式底盘为载体,装配高功率品牌发动机和液压系统,配备新型可视化操控系统,可实现无线遥控驾驶操纵。桩机标配*大钻孔深度可达40m,钻孔直径500-1800mm,桩机机身可360自由旋转,桅杆具备自动调节垂直功能,桅杆上装配辅助卷扬机,可辅助吊装工程设备材料。桩机驾驶室内配备可调节座椅,MP3影音系统,空调通风系统,驾驶室外层设有钢结防护网,保护施工人员安全。

整机重量:36t
最大钻孔深度:40m
钻孔直径:500-1800mm
咨询产品

1. 产品通过欧盟CE认证、德国莱茵认证,严格按照欧盟安全标准设计;

2. 采用旋挖钻机专用液压伸缩式履带加重型底盘和大直径回转支承,满足超强稳定性和运输便捷性,超长轮距,对地面适应能力更强;

3. 运输宽度仅2.8m,高度仅3.4m,造型美观,小巧灵活,适用于各种特殊地形建筑工地;

4. 平行四边形设计的变幅机构,运作稳定,调节简单,整体式支杆设计,支撑力更强,维修率更低;

5. 上车回转采用专用加重型回转系统,有效保证钻孔精度和施工安全;

6. 选用康明斯(选配潍柴)六缸涡轮增压中风冷发动机,动力强劲,满足排放标准,环保节能;

7. 川崎液压动力系统,匹配合理,施工效率高;

8. 主卷扬具有自动下放功能,保证钻进速度与钢丝绳同步(不乱绳),操作方便自如,延长钢丝绳使用寿命;

9. 高清触摸液晶显示屏,操作简便灵活,钻孔深度、桅杆垂度检测,故障自动报警;

10. 液压系统采用负流量控制技术,加装上下限位、断油、断电功能,使液压系统效率更高,更节能,加装液控三速控制技术,让装卸车又慢又稳;

11. 采用高效无极变量三动力头,高低速控制,扭矩更大,储备系数更高,施工能力更强;

12. 加装按钮自动钻进功能,减轻机手的劳动强度;

13. 多种规格钻具配置可供选择,满足不同地层的高效施工;

14. 采用新一代驾驶室,全新人机交互界面,视线好,操作更舒适;

15. 标配集中润滑系统,维护保养更加便捷;

16. 选配无线操控,实现遥控行走装卸车、一键调垂、一键回位等功能;


     型号

     DR-160

     底盘长度mm

     4800

     履带宽度mm

     600

     整机重量t

     35

     最大钻孔深度m

     40

     钻孔直径mm

     500-1800

     发动机品牌

     潍柴/康明斯(可选配)

     发动机额定功率KW/rpm

     158KW-176KW

     动力头最大扭矩KN.m

     160

     动力头转速rpm

     10-50

     液压系统最大工作压力主泵MPa

     30

     液压系统最大工作压力副泵MPa

     12

     液压系统最大流量主泵L/min

     112*2(可选配)

     液压系统最大流量副泵L/min

     16

     加压系统最大加压力KN

     100

     加压系统最大提升力KN

     80

     加压系统最大行程mm

     3000

     主卷扬最大提升力KN

     150

     主卷扬最大提升速度m/min

     50

     副卷扬最大提升力KN

     15

     副卷扬最大提升速度m/min

     50

     钻桅左右倾角°

     ±5

     钻桅前倾角°

     5/90

     底盘最大行走速度KM/h

     1.5

     底盘最大爬坡度°

     25

     行走最大扭矩N.m

     45000

     工作状态宽度mm

     4200

     运输状态长度mm

     13000

     运输状态宽度mm

     2800

     运输状态高度mm

     3550

     钻杆类型

     机锁杆

     钻杆是否可定制

     是

     钻具

     可选500-3000mm钻头、筒钻、取芯钻等
